REJILLA LOUVER (TIRA) RECTA

REJILLA LOUVER (TIRA) RECTA LIMITA LA VISIBILIDAD HACIA EL INTERIOR ASÍ COMO QUE OBJETOS EXTRAÑOS,  AGUA Y POLVO PASEN DEL EXTERIOR AL INTERIOR SIN OBSTRUIR EL FLUJO DE AIRE.

REJILLA LOUVER RECTA (TIRA) DE ALA FIJA

Rejilla Louver (Tira) RECTA puede ser con un doblez (aplanado) en los filos superior e inferior (COSTILLA) .



REJILLA LOUVER TIRA RECTA INSTALACIÓN CORRECTA E INCORRECTA
REJILLA LOUVER TIRA RECTA INSTALACIÓN CORRECTA E INCORRECTA
REJILLA LOUVER TIRA RECTA

Para un           CEJAS PERALTES
PERFIL       Perfil Claro A B A TOTAL costilla Ángulo
de: largos puntas mm mm mm mm mm mm mm ceja-claro calibres

3/4" 2.44 3.05 con costilla 19.05 27 15 15 19 49 8 135° 22 20 18 16 14
2.44 3.05 sin costilla 19.05 27 15 15 19 49 NO 135° 22 20 18 16 14 12

1" 2.44 3.05 con costilla 25.4 35 15 15 25 55 8 135° 22 20 18 16 14
2.44 3.05 sin costilla 25.4 35 15 15 25 55 NO 135° 22 20 18 16 14 12

1 1/2 " 2.44 3.05 con costilla 38.1 54 15 15 39 69 8 135° 22 20 18 16 14
2.44 3.05 sin costilla 38.1 54 15 15 39 69 NO 135° 22 20 18 16 14 12

2" 2.44 3.05 con costilla 50.8 71 15 15 51 81 8 135° 22 20 18 16 14
2.44 3.05 sin costilla 50.8 71 15 15 51 81 NO 135° 22 20 18 16 14 12

2 1/2" 2.44 3.05 con costilla 63.5 90 15 15 65 95 8 135° 22 20 18 16 14
2.44 3.05 sin costilla 63.5 90 15 15 65 95 NO 135° 22 20 18 16 14 12

3" 2.44 3.05 con costilla 76.2 107 15 15 77 107 8 135° 22 20 18 16 14
2.44 3.05 sin costilla 76.2 107 15 15 77 107 NO 135° 22 20 18 16 14 12

3 1/2" 2.44 3.05 con costilla 88.9 126 15 15 89 119 8 135° 22 20 18 16 14
2.44 3.05 sin costilla 88.9 126 15 15 89 119 NO 135° 22 20 18 16 14 12

4" 2.44 3.05 con costilla 101.6 144 15 15 102 132 8 135° 22 20 18 16 14
2.44 3.05 sin costilla 101.6 144 15 15 102 132 NO 135° 22 20 18 16 14 12

REJILLA LOUVER (TIRA) RECTA

LAS MEDIDAS DE REJILLA LOUVER (TIRA) RECTA ALA FIJA CON COSTILLA O SIN COSTILLA SON

  • LARGO DE 2.44 y 3.05 m
  • CALIBRES   12  14   16   18   20   22
  • PARA PERFILES DE:  3/4"   1"  1 1/2"  2"  2 1/2"  3"  3 1/2  y  4"

ESPECIFICACIONES DE DISEÑO DE REJILLA LOUVER (RECTA) INGRESE EN ALGUNA DE LAS SIGUIENTES IMÁGENES



REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 3/4"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 3/4"
REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 3/4"

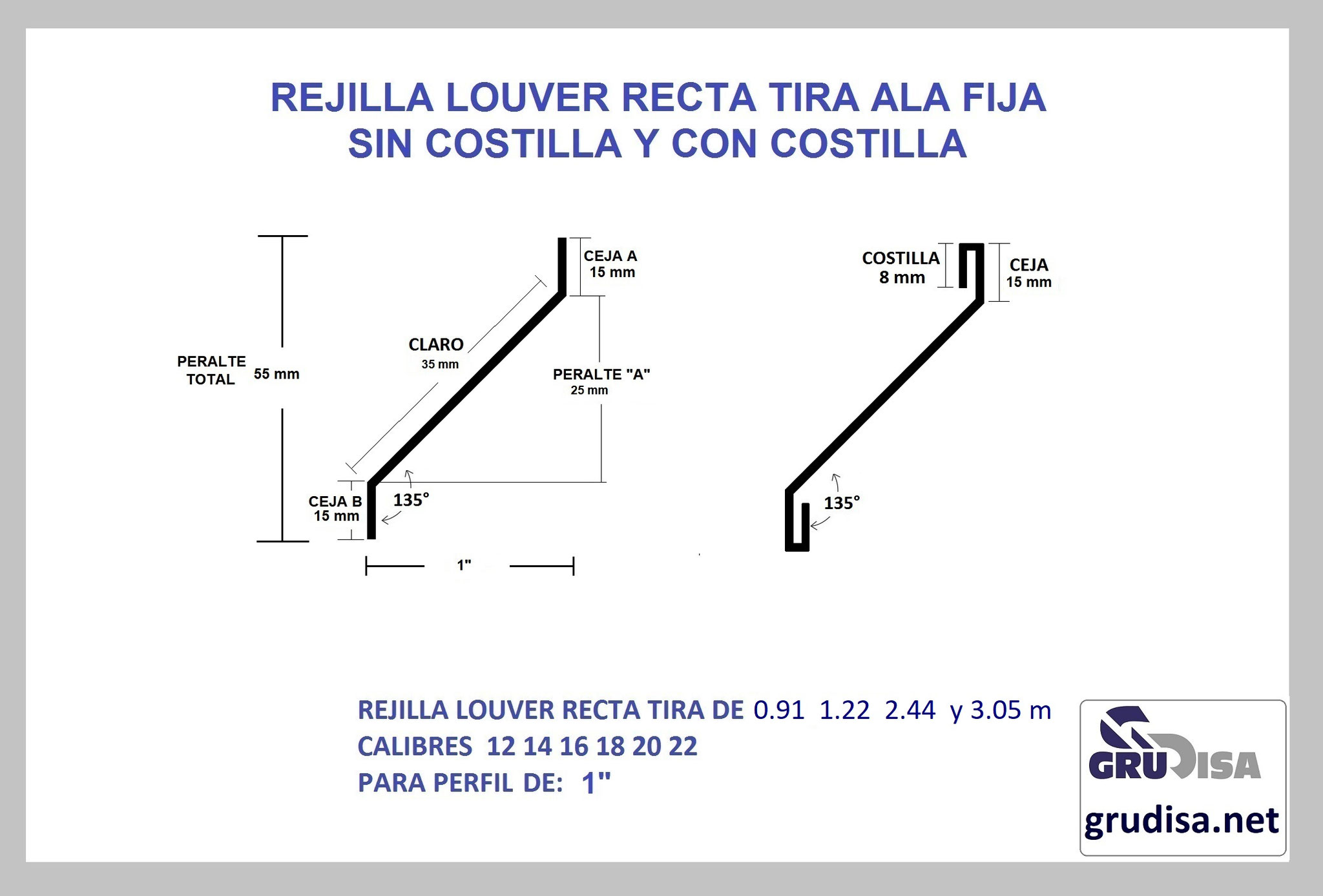

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE  1"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 1"
REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 1"

REJILLA LOUVER (TIRA) RECTA PERFIL DE  1 1/2"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 1 1/2"
REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 1 1/2"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE  2"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 2"
REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 2"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE  2 1/2"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 2 1/2"
REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 2 1/2"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE  3"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 3"
REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 3"

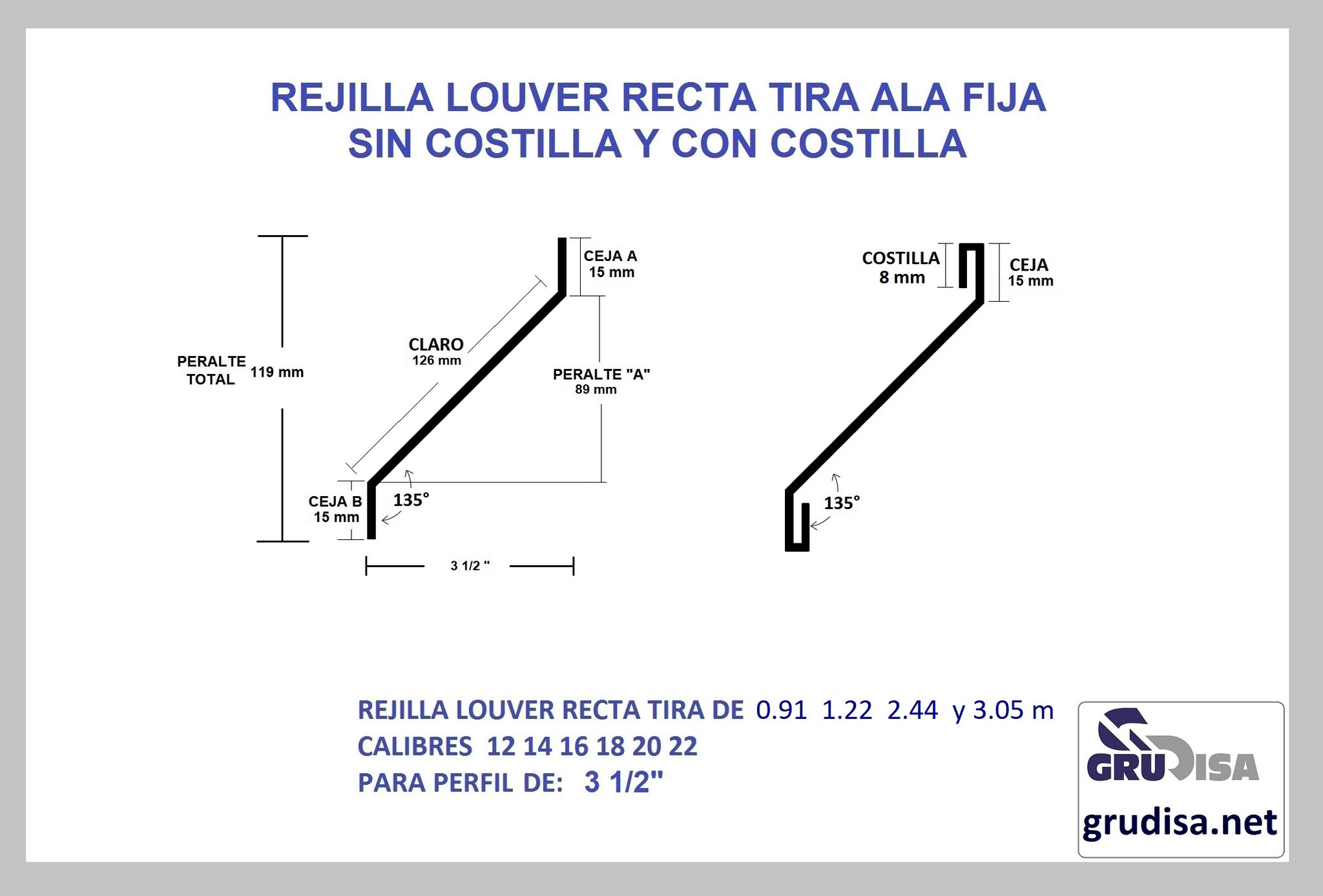

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE  3 1/2"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 3 1/2"
REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 3 1/2"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE  4"

REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 4"
REJILLA LOUVER (TIRA) RECTA PARA PERFIL DE 4"

REJILLA LOUVER (TIRA) RECTA GruDisA

REJILLA LOUVER TIRA RECTA DETERMINAR PIEZAS POR METRO

REJILLA LOUVER TIRA RECTA DETERMINAR PIEZAS POR METRO
REJILLA LOUVER TIRA RECTA DETERMINAR PIEZAS POR METRO
