PUERTA LOUVER (TIRA V INVERTIDA) 2.44 y 3.05 m CON Y SIN COSTILLA

PARA VER ESPECIFICACIONES HAGA CLICK EN LA IMAGEN CORRESPONDIENTE



PUERTA LOUVER TIRA TIPO V INVERTIDA

Para un PERFIL DE: largos puntas ceja mm peralte A mm Peralte TOTAL mm claro A mm costilla Ángjulo ceja-claro Ángulo superior V inv   calibres



1" 2.44 3.05 con costilla 12 19 31 23 NO 135° 65° 22 20 18 16 14 12

1 1/2 " 2.44 3.05 con costilla 15 30 45 35 8 135° 65° 22 20 18 16 14
1 1/2 " 2.44 3.05 sin costilla 15 30 45 35 NO 135° 65° 22 20 18 16 14 12

2" 2.44 3.05 con costilla 15 39 54 47 8 135° 65° 22 20 18 16 14
2" 2.44 3.05 sin costilla 15 39 54 47 NO 135° 65° 22 20 18 16 14 12

2 1/2" 2.44 3.05 con costilla 15 50 65 59 8 135° 65° 22 20 18 16 14
2 1/2" 2.44 3.05 sin costilla 15 50 65 59 NO 135° 65° 22 20 18 16 14 12

3" 2.44 3.05 con costilla 15 59 74 70 8 135° 65° 22 20 18 16 14
3" 2.44 3.05 sin costilla 15 59 74 70 NO 135° 65° 22 20 18 16 14 12

3 1/2" 2.44 3.05 con costilla 15 69 84 83 8 135° 65° 22 20 18 16 14
3 1/2" 2.44 3.05 sin costilla 15 69 84 83 NO 135° 65° 22 20 18 16 14 12

4" 2.44 3.05 con costilla 15 78 93 94 8 135° 65° 22 20 18 16 14
4" 2.44 3.05 sin costilla 15 78 93 94 NO 135° 65° 22 20 18 16 14 12




PUERTA LOUVER (TIRA) V INVERTIDA

  • PARA PERFILES DE  1”  1 ½”  2”  2 ½”  3”  3 ½”  Y 4”

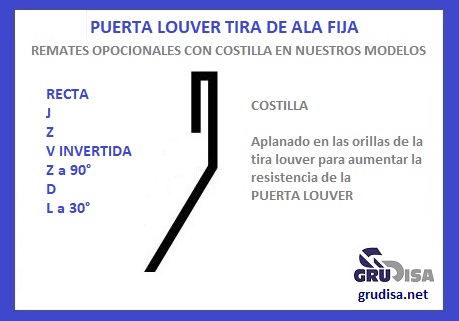

  • CON Y SIN COSTILLA
  • CALIBRES 14 16 18 20 y 22



PUERTA LOUVER (TIRA) V INVERTIDA
